Как использовать диалог в качестве главного окна приложения

Издание третье, исправленное и дополненное.

Замечание 1.	Следует отметить, что данная публикация является попыткой автора осмыслить и связно изложить некоторые известные (может быть :)) проблемы и способы их решения для одного не очень внятно излагаемого вопроса программирования под OS/2.
Замечание 2.	Автор не считает, что предлагаемые им решения являются единственно правильными. Тем не менее, все предлагаемые решения достаточно строго обоснованы.

Итак, вы начали разрабатывать свою новую программу и уже придумали внешний вид главного окна, продумали элементы управления и систему меню, а также использование клавиш-акселераторов. И тут вы отмечаете, что главное окно вашей программы поразительно похоже на окно диалога. И что было бы очень даже неплохо воспользоваться средствами разработки диалогов (dlgedit или другими) вместо достаточно скучного программирования размещения элементов управления в обычном окне. Это, кроме всего прочего, позволило бы хранить шаблон диалога в ресурсах и, тем самым, сделало бы программу независимой от формы диалога. А если следовать рекомендациям IBM и собрать в ресурсы все текстовые строки, то это существенно облегчит дальнейшие работы по переводу интерфейса вашей программы на другие языки. Например, тогда для создания англоязычного варианта програмы достаточно будет перевести на английский необходимые текстовые строки в исходных файлах ресурсов и заменить ресурсы в исполняемом модуле, воспользовавшись компилятором ресурсов rc. Перекомпиляция самой программы не потребуется.

Но может ли диалог быть главным окном приложения? Сохранятся ли при этом привычные атрибуты и свойства главного окна приложения, такие как собственный значок приложения, пользовательское меню, клавиши-акселераторы и т.д.? Чтобы попытаться понять и ответить на эти вопросы, обратимся к тому, как трактуется понятие "диалог (dialog box)" в Presentation Manager:

Цитата из RedBooks "OS/2 V2.0 Volume 3: PM and Workplace Shell"
Подраздел "Dialog Box"

Диалог (dialog box) - это окно специального типа для использования в определенных обстоятельствах, когда требуется дополнительный обмен данными с пользователем. Диалоги могут быть двух отдельных типов - модальные и немодальные.

Диалог создается как коротко живущее окно для получения и/или отображения некой специфичной информации, необходимой для правильного выполнения приложения.

В модальном диалоге пользователь не может взаимодействовать с другими окнами до тех пор, пока диалог не будет закрыт. Это свойство может распространяться как на отдельное приложение (в этом случае невозможно общение с другими окнами того же самого приложения; общение же с другими приложениями в системе не запрещено), так и на всю систему (в этом случае запрещено общение с любыми другими окнами в системе до завершения диалога).

В немодальном диалоге пользователь может остановиться и продолжить работу, например, в первичном окне приложения (как это сделано для окна "Поиск" в OS/2 System Editor). Немодальный диалог предпочтительнее с позиции CUA.

Еще одно различие между диалогом и стандартным окном состоит в том, что размеры диалога не могут быть изменены (но тем не менее в определенных обстоятельствах он может быть минимизирован или максимизирован). Это свойство диалога является критичным в обеспечении целостности общения с конечным пользователем. Отметим, что хоть и нельзя менять размеры диалога, но перемещать его по рабочему столу можно.

Цитата из Redbooks "OS/2 V2.0 Volume 4: Application Development"
Подраздел "Action Windows"

По правилам CUA'91, диалог должен называться окном действия (action window). Поскольку в этой главе обсуждаются правила CUA, то термин "окно действия" будет использоваться в отношении положений, разработанных в CUA. Термин "диалог" будет использоваться в отношении применения этих концепций для Presentation Manager.

Окна действия, используемые приложениями, могут быть как модальными, так и немодальными, хотя немодальные окна предпочтительнее с позиции CUA. Окна действия обоих типов определены в CUA, как оптимизированные окна. Таким образом, они создаются предопределенного оптимального размера для своих функций и эти размеры не могут быть изменены пользователем. Конечно, использование каждого типа окон действия различно, как показано ниже.

Диалог обычно разрабатывается с помощью Dialog Editor, поставляемым в составе IBM Developer's Toolkit for OS/2, который позволяет создать шаблон диалога и сохранить его в .DLG-файле. В скрипт-файле ресурсов приложения должна существовать ссылка на этот файл (директива rcinclude).

Рекомендуется всегда, когда только возможно, создавать окна действия с заголовком. Поскольку обычно окна действия показываются в результате выбора какого-либо пункта меню, то заголовок должен содержать наименование родительского объекта и название пункта меню. Так пользователь сможет получить информацию о действиях, приведших к появлению этого окна.

Как уже отмечалось, размеры окна действия не могут быть изменены пользователем, но он может перемещать его. Модальное окно действия также не должно содержать значков минимизации или максимизации, поскольку пользователь должен завершить работу с окном действия для того, чтобы продолжить выполнение приложения. Для немодального окна действия нет смысла в предоставлении значка максимизации, поскольку окно имеет оптимальный размер для той информации, которую оно содержит. Тем не менее, поскольку пользователь может захотеть прервать диалог для работы с другими окнами, то он должен иметь возможность убрать окно действия с рабочего стола. В таком случае, немодальное окно действия должно иметь значок минимизации.

Цитата из Redbooks "OS/2 V2.0 Volume 4: Application Development"
подраздел "Modeless Action Windows"

Немодальное окно действия предпочтительнее в ситуации, когда может возникнуть необходимость общения с другими окнами приложения до завершения работы с диалогом.

Поскольку функция WinDlgBox() автоматически создает и исполняет модальный диалог, то немодальный диалог можно создать одним из двух способов:

• использовать стандартную функцию WinCreateWindow() с установленным флагом создания фрейма FCF_BORDER. Управляющие окна, такие как поля ввода и кнопки, могут быть созданы как дочерние окна,

• использовать вызов WinLoadDlg() для загрузки шаблона диалога из ресурсов в память, а затем вызвать функцию WinShowWindow() или WinSetWindowPos(), чтобы сделать диалог видимым. Шаблон диалога должен иметь атрибут FCF_BORDER. Управляющие окна в таком диалоге описываются в шаблоне диалоге.

Рекомендуется использовать второй способ по причинам простоты, поскольку диалог и его управляющие окна могут быть определены и сохранены в файле ресурсов, что облегчает разработку диалога для программиста.

Диалог может быть размещен в заданных координатах экрана, независимо от используемого метода. В первом случае, при использовании WinCreateWindow(), диалог позиционируется во время создания. Во втором случае, диалог позиционируется во время обработки сообщения WM_INITDLG.

Результатом применения атрибута FCF_BORDER при создании диалога будет прорисовка тонкой синей линии вокруг окна (бордюр). Это соответствует правилам SAA CUA для немодальных окон действия.

Отметим, что два вышеописанных метода получают различные сообщения инициализации. Созданный функцией WinCreateWindow() диалог будет рассматриваться как "обычное" окно и ему будет передано сообщение WM_CREATE. Для диалога, созданного функцией WinDlgBox(), будет использовано сообщение WM_INITDLG. Разработчик приложения должен учитывать это при написании процедуры обработки диалога.

Этот запрет можно просто игнорировать, если не давать пользователю возможности изменять размеры главного окна или предпринять собственные меры для обеспечения целостности диалога.

Приведем пример того, как можно построить приложение, использующее диалог в качестве главного окна.

Допустим, что в главном окне нашего приложения (назовем его "Болван диалоГовый" - коротко БГ) должны размещаться три управляющих элемента (текстовое окно, значок приложения и кнопка "Выход"). Кроме того, мы хотим использовать меню и клавиши-акселераторы (например, F3 - выход):

Создадим скрипт-файл ресурсов (boldy.rc):

  #include <os2.h>
  #include "boldy.h"

  ICON ID_MAIN boldy.ico

  ACCELTABLE ID_MAIN PRELOAD
  BEGIN
    VK_F3, ID_EXIT, VIRTUALKEY
  END

  MENU    ID_MAIN PRELOAD
  BEGIN
    SUBMENU "Файл", ID_FILE
    BEGIN
      MENUITEM "Откpыть",              ID_OPEN,    MIS_TEXT
      MENUITEM "Сохpанить",            ID_SAVE,    MIS_TEXT
      MENUITEM "Сохpанить как ...",    ID_SAVEAS,  MIS_TEXT
      MENUITEM SEPARATOR
      MENUITEM "Выход\tF3",            ID_EXIT,    MIS_TEXT
    END
    SUBMENU "Справка", ID_HELP
    BEGIN
      MENUITEM "О пpогpамме...",       ID_ABOUT,  MIS_TEXT
    END
  END

  STRINGTABLE PRELOAD
  BEGIN
     IDS_CREATEMAIN,    "Ошибка создания главного окна приложения"
     IDS_APPTITLE,      "Болван диалоГовый"
  END

  rcinclude boldy.dlg

Теперь нарисуем шаблон диалога (boldy.dlg):

  DLGINCLUDE 1 "boldy.h"

  DLGTEMPLATE ID_MAIN LOADONCALL MOVEABLE DISCARDABLE
  BEGIN
      DIALOG  "", ID_MAIN, 0, 0, 156, 43, NOT FS_DLGBORDER | FS_SIZEBORDER |
              NOT WS_SAVEBITS, FCF_SYSMENU | FCF_TITLEBAR | FCF_MINBUTTON |
              FCF_MAXBUTTON
      BEGIN
          DEFPUSHBUTTON   "Выход", ID_EXIT, 98, 0, 58, 14
          ICON            ID_MAIN, ID_ICON, 117, 20, 20, 16, WS_GROUP
          LTEXT           "Этот простой пример демонстрирует возможность созда"
                          "ния диалоговых окон с изменяемыми размерами и обычн"
                          "о отсутствующими атрибутами фрейма: (1)собственный "
                          "значок приложения, (2)пользовательское меню, (3)кла"
                          "виши-акселераторы.",
                          ID_TEXT, 1, 0, 90, 41, DT_WORDBREAK
                          PRESPARAMS PP_BACKGROUNDCOLOR, 0x00FFFFDCL
                          PRESPARAMS PP_FONTNAMESIZE, "8.Helv"
      END
  END

1. минизначок в левом верхнем углу окна не будет соответствовать иконке приложения, придуманой и любовно нарисованой Вами (будет использоваться стандартная иконка диалога),

2. пользовательское меню будет отсутствовать,

3. клавиши-акселераторы не будут работать,

4. запущенное приложение не появится в списке окон.


Кроме того, в шаблоне диалога не используется флаг WS_VISIBLE. Это значит, что окно диалога не будет отображаться на экране до тех пор, пока мы не сделаем его видимым с помощью функций WinShowWindow() или WinSetWindowPos().

Из всего вышеизложенного следует, что нам придется самим подгружать указанные ресурсы и инициализировать их использование в программе.

Посмотрим, как это можно сделать (мы не будем рассматривать полный текст boldy.c, а только выделим и обсудим основные моменты). Как уже говорилось ранее, в качестве главного окна приложения можно использовать немодальный диалог, создав его с помощью функции WinLoadDlg(). Некоторые ресурсы (заголовок окна и иконку) можно загрузить прямо в главной процедуре приложения сразу после создания очереди сообщений:

  . . .
  // Загружаем строку с заголовком окна
     WinLoadString( hab, (HMODULE)0L, IDS_APPTITLE, MAXNAMEL,
        (PSZ)szAppTitle );

  // Загружаем икону приложения
     hptrIcon = WinLoadPointer( HWND_DESKTOP, 0L, ID_MAIN );

  // Создаем главное окно приложения
     hwndMain = WinLoadDlg( HWND_DESKTOP, // где разместить
                   HWND_DESKTOP,          // кто собственник
                   WndDlgProc,            // процедура обработки диалога
                   (HMODULE)0,            // 0 - в EXE   #0 - в DLL
                   ID_MAIN,               // идентификатор диалога в ресурсе
                   NULL);                 // данные для инициализации
  . . .

  case WM_INITDLG:
    WinPostMsg( hwnd, MY_QUERYSIZE, NULL, NULL );
    return (MRESULT)TRUE;

Пользовательские сообщения MY_QUERYSIZE и MY_SETSIZE (оно нам потребуется позже) определены в файле заголовков boldy.h следующим образом:

  #define MY_QUERYSIZE     WM_USER+1
  #define MY_SETSIZE       WM_USER+2

  case MY_QUERYSIZE:
    {
       SWP swp;
       SWCNTRL swctl;
       HSWITCH hswitch;
       HACCEL  hAccel;
       FRAMECDATA frame;

  // Установим собственную иконку приложения
       WinSendMsg( hwndMain,
          WM_SETICON, (MPARAM)hptrIcon, (MPARAM)0L );

  // Установим заголовок окна
       WinSetWindowText( hwndMain, szAppTitle );

  // Загрузим и инициируем таблицу акселераторов
       hAccel = WinLoadAccelTable( hab,
                   (HMODULE)NULLHANDLE, ID_MAIN );
       WinSetAccelTable( hab, hAccel, hwndMain );

  // Добавим окно в список окон
       swctl.hwnd = hwndMain;
       swctl.hwndIcon = hwndMain;
       swctl.hprog = NULLHANDLE;
       swctl.idProcess = 0;
       swctl.idSession = 0;
       swctl.uchVisibility = SWL_VISIBLE;
       swctl.fbJump = SWL_JUMPABLE;
       swctl.szSwtitle[0] = 0x00;
       swctl.szSwtitle[MAXNAMEL+1] = 0x00;
       strncpy( swctl.szSwtitle, szAppTitle, MAXNAMEL );
       hswitch = WinAddSwitchEntry( &swctl );

  // Создадим пользовательское меню
       frame.cb = sizeof( FRAMECDATA );
       frame.flCreateFlags = FCF_MENU;
       frame.hmodResources = 0L;
       frame.idResources = ID_MAIN;
       WinCreateFrameControls( hwndMain, &frame, (PSZ)0L );

       WinQueryWindowPos( hwnd, (PSWP)&swp );
       swp.cy += WinQuerySysValue( HWND_DESKTOP, SV_CYMENU );
       swpDefault = swp;
       swpMini = swp;
       WinSetWindowPos( hwnd, HWND_TOP, 0, 0, swp.cx, swp.cy, SWP_SIZE | SWP_NOADJUST );

Мы уже говорили о правилах хорошего тона и о том, что приложение должно уметь сохранять и восстанавливать позицию и размеры своего окна. Проще всего для этого использовать пару функций WinStoreWindowPos() / WinRestoreWindowPos(). Эти функции сохраняют / восстанавливают все параметры окна (включая параметры всех дочерних окнов, в том числе и PresParams). Таким образом, если восстановление окна было неудачным (скажем, приложение запущено впервые и еще нет данных для восстановления в файле OS2.INI), то последним действием обработчика будет постановка в очередь еще одного пользовательского сообщения MY_SETSIZE, чтобы активировать и показать на экране окно диалога:

       if ( !WinRestoreWindowPos( (PSZ)szAppName, (PSZ)szKeyName, hwndMain ) )
         WinPostMsg( hwnd, MY_SETSIZE,
           MPFROMLONG(swpDefault.cx), MPFROMLONG(swpDefault.cy) );
    }
    break;

  case MY_SETSIZE:
    {
       SWP swp;
       LONG deltaX, deltaY;

       WinSetWindowPos( hwnd, HWND_TOP, 0L, 0L, 0L, 0L, SWP_ACTIVATE );

       WinQueryWindowPos( hwnd, (PSWP)&swp );
       if ( !(swp.fl & SWP_MINIMIZE) )
       {
          deltaX = swp.cx - LONGFROMMP(mp1);
          deltaY = swp.cy - LONGFROMMP(mp2);
          if ( deltaX!=0 || deltaY!=0 )
             SetDlgItemPos( deltaX, deltaY );

          WinShowWindow( hwnd, TRUE );
       }
    }
    break;

Особенность обработки диалогов состоит в том, что при изменении размеров окна для уведомления используется сообщение WM_ADJUSTWINDOWPOS, а не WM_SIZE. И сброс флага SWP_ACTIVATE лучше делать при обработке этого сообщения. Посмотрим, как устроен обработчик сообщения:

  case WM_ADJUSTWINDOWPOS:
    {
       SWP swp;
       WinQueryWindowPos( hwnd, (PSWP)&swp );

       if (((PSWP)mp1)->fl & SWP_MINIMIZE)
          WinQueryWindowPos( hwnd, (PSWP)&swpMini );

       else if ( (((PSWP)mp1)->fl & SWP_RESTORE) ||
                 (((PSWP)mp1)->fl & SWP_MAXIMIZE) )
       {
          if ( swp.fl & SWP_MINIMIZE )
          {
             ((PSWP)mp1)->fl = ((PSWP)mp1)->fl & ~SWP_ACTIVATE;
             WinPostMsg( hwnd, MY_SETSIZE,
                MPFROMLONG(swpMini.cx), MPFROMLONG(swpMini.cy) );
          }
          else
          {
             if ( (((PSWP)mp1)->cx<swpDefault.cx) ||
                  (((PSWP)mp1)->cy<swpDefault.cy) )
             {
                ((PSWP)mp1)->cx = max( swpDefault.cx, ((PSWP)mp1)->cx );
                ((PSWP)mp1)->cy = max( swpDefault.cy, ((PSWP)mp1)->cy );
             }
             WinPostMsg( hwnd, MY_SETSIZE,
                MPFROMLONG(swp.cx), MPFROMLONG(swp.cy) );
          }
       }

       else if (((PSWP)mp1)->fl & SWP_SIZE)
       {
          if ( (((PSWP)mp1)->cx<swpDefault.cx) ||
               (((PSWP)mp1)->cy<swpDefault.cy) )
          {
             ((PSWP)mp1)->cx = max( swpDefault.cx, ((PSWP)mp1)->cx );
             ((PSWP)mp1)->cy = max( swpDefault.cy, ((PSWP)mp1)->cy );
          }
          WinPostMsg( hwnd, MY_SETSIZE,
             MPFROMLONG(swp.cx), MPFROMLONG(swp.cy) );
       }
    }
    return WinDefDlgProc( hwnd, msg, mp1, mp2 );

  case WM_SAVEAPPLICATION:
    WinStoreWindowPos( (PSZ)szAppName, (PSZ)szKeyName, hwnd );
    return WinDefDlgProc( hwnd, msg, mp1, mp2 );

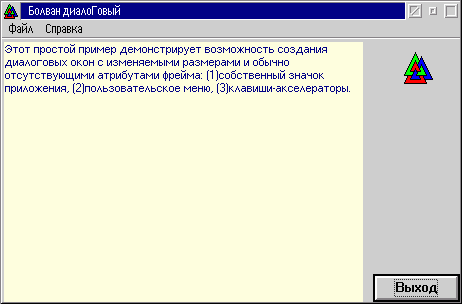

В результате мы получаем программу, которая:

1. использует диалог в качестве главного окна приложения (при этом шаблон диалога хранит в ресурсах и обладает всеми атрибутами главного окна приложения - собственная иконка, меню, клавиши - акселераторы и запись в списке окон),
2. умеет правильно изменять свои размеры, выравнивая при этом элементы диалога (даже при максимизации из минимизированного состояния),
3. сохраняет позицию и размеры окна при выходе и восстанавливает их при последующем старте.

Полный текст программы БГ (Болван диалоГовый) находится в архиве boldy3.zip. Единственное, на что стоит еще обратить внимание -- то, что при сборке этой программы не стоит делать размер стека меньше 16K.

Успехов,
VicTor Smirnoff
