Конфигурация: кое-какие проблемы и решения.

Вступление

Всем известны самые примитивные средства описания в виде пар "параметр=значение", столь любимые программистами в среде различных *ix (автор, конечно же, не подымет руку на охаивание синтаксиса правил разбора в sendmail.cf - сами знаете за что), от которых не слишком далеко ушли структуры (синтаксис) файлов config.sys и autoexec.bat, возможное содержание которых достаточно хорошо всем знакомо. Ниже, в качестве примера, приведен кусок моего файла config.sys:

  SET EPMPATH=C:\OS2\APPS;C:\opendoc\BIN;
  PROTECTONLY=NO
  SHELL=C:\OS2\MDOS\COMMAND.COM C:\OS2\MDOS
  FCBS=16,8
  RMSIZE=640
  DEVICE=C:\OS2\MDOS\VEMM.SYS
  DOS=LOW,NOUMB
  DEVICE=C:\OS2\MDOS\VXMS.SYS /UMB
  DEVICE=C:\OS2\MDOS\VDPMI.SYS
  DEVICE=C:\OS2\MDOS\VDPX.SYS
  DEVICE=C:\OS2\MDOS\VWIN.SYS
  DEVICE=C:\OS2\MDOS\VW32S.SYS

Незначительное расширение такой синтаксис получил в ini-файлах от Windows X.XX (например, 3.11) за счет введения секций. Именованные секции позволяют структурировать описания и формулировать запросы на элементы описания уже по двум параметрам "имя секции"-"имя параметра", что гораздо удобнее. Вот пример из файла SYSTEM.INI для WIN-OS2 сессии:

  [keyboard]
  subtype=
  type=4
  keyboard.dll=kbdru.dll
  oemansi.bin=xlat866.bin
  typeofswitch=2
  secondkeyb.dll=kbdusx.dll

  [boot.description]
  keyboard.typ=Enhanced 101 or 102 key US and Non US keyboards
  mouse.drv=Microsoft, or IBM PS/2
  network.drv=No Network Installed
  language.dll=Russian
  system.drv=MS-DOS System
  codepage=866
  woafont.fon=Russian (866)

Здесь следует отметить, что критика и далее будет бить по одной-двум позициям, намечающим путь к совершенству, не более того.

Следующим шагом в развитии идеи скриптов-описателей стали registry от Windows9X и далее, а также ini-файлы в OS/2. Привести их примеры не представляется возможным в силу их непечатности. Отметим следующее: они подразумевают древовидную структуру элементов (развитие идеи вложенности) и позволяют хранить объекты любого типа за счет введения бинарных объектов, трактуемых теми, кто их использует.

Для критики существующих реализаций подобного ресурса (в OS/2 он реализован в WINPRF.DLL) необходимо уточнить требования к синтаксису файлов конфигурации вообще.

Как отмечалось ранее, взгляды, здесь излагаемые, стали результатом работы над подсистемой сопровождения сценариев имитатора-тренажера для буровиков. Сценарий для подобного тренажера содержит в себе все параметры, конфигурирующие начальное состояние имитатора буровой установки и скважины, т.е. не многим отличается от файлов конфигурации. Он содержит внутри себя описание множества совершенно независимых объектов - описателей различного оборудования, описателей пород и их сочетания в геологический разрез, описания различных аномалий, раскиданных по стволу скважины (чтобы обучаемому было не скучно) и т.д. и т.п.

Подобные сценарии должны были создаваться самими пользователями продукта. Отсюда возникало требование интуитивной понятности для непрограммиста самих описаний и средств их создающих. Поскольку описания одного и того же оборудования могли встречаться во многих сценариях, они должны были описываться отдельно от самого сценария и входить в него в виде ссылки. Хорошо продуманный сценарий становится методическим материалом, поэтому должны быть предусмотренны средства его печати в удобном и красивом виде.

Эти требования повлекли за собой создание цепочки информационно связанных между собой программных средств:

• WPS-объектов каждого отдельного объекта сценария (элементы оборудования, геологии и прочее);
• WPS-объектов для сценариев каждого типа технологических задач (отличных составом оборудования, а значит, и диалогами его описания);
• программного модуля вытягивания из сценария конкретных данных и передачи в виде заполненной структуры в задачу-имитатор.

Вышеописанные проблемы со сценарием и являются, по мнению авторов, вполне содержательной критикой использования Profile API для сопровождения сложных конфигураций.

Все это подвигло нас на формулировку следующих требований к концепции конфигурирования:

• для экономии усилий пользователя скрипт должен иметь определение и реализацию (ОО подход);
• для удобства пользования и экономии (возможности затуманивания мозгов и заметания следов) файлы конфигурации должны иметь как текстовое, так и бинарное представление, что не должно влиять на методы их использования;
• конфигурация сама должна создавать диалог своего сопровождения или изменяться "голыми руками" в редакторе;
• конфигурация сама должна себя печатать;
• конфигурация должна поддерживать версионность:
• конфигурация должна оперировать данными, хранящимся в других файлах.

Неформальное описание

Предлагается синтаксис описания подобных классов, который оперирует ключевыми словами, литералами и комментариями.

Литералы используются такие же, как в C++ : \xx, \\, \n, \t, etc, а также специальные литералы %.

Комментарии обозначаются сочетанием символов //, /* */, правила их использования аналогичны С++. Версионность поддерживается вхождением (необязательным) версии в имя класса -<classname>[<version>]

Система оперирует следующими объектами:

классификаторы	transient	берется из класса как значение по умолчанию; может быть изменен в каждом представителе
базовые типы данных	int	целое (4 байта)
	double	вещественное (8 байт)
	string	строка символов (не обязательно ограничивается \0)
	group	массив произвольных объектов - позволяет доступ по номеру элемента
	namedgroup	основан на базе group, используется длп описания диалога и печати
базовые типы данных для визуализации и печати	IntField	класс редактируемого и печатаемого int
	DoubleField	класс редактируемого и печатаемого double
	StringField	класс редактируемого и печатаемого string
	TextField	класс редактируемого и печатаемого текстового окна (textarea)
	RadioToggleField	класс выбора в диалоге с помощью RadioButton
	ComboTogleField	класс выбора из списка в диалоге с помощью ComboBox
	ReferenceField	класс-ссылка - в диалоге редактируется с помощью drag&drop

Далее приведены их описания в предлагаемом синтакисе :

  IntField = {
     string title = ""  // название, выводимое при печати и редактировании в диалоге
     int value = 0      // значение поля
     int min = 0        // контролируемое в диалоге минимальное значение целого value
     int max = 0        // контролируемое в диалоге максимальное значение целого value
     int delta = 0      // шаг автоизменения при редактировании в диалоге
  }

  DoubleField = {
     string title = ""  // название, выводимое при печати и редактировании в диалоге
     double value = 0   // значение поля
     double min = 0     // контролируемое в диалоге минимальное значение вещественного value
     double max = 0     // контролируемое в диалоге максимальное значение вещественного value
     double coef = 0    // коэффициент перевода (для случая редактирования в одних единицах
                        // измерения, а использования в других)
     double delta = 0   // шаг автоизменения при редактировании в диалоге
     int decimals = 0   // количество выводимых при печати и редактировании знаков
                        // после десятичной точки
  }

  StringField = {
     int max = 0        // максимальное количество символов в строке
     string title = ""  // название, выводимое при печати и редактировании в диалоге
     string value = ""  // если строка ограничена одинарными кавычками '...' ограничитель строки
                        // (\0 не ставится)
  }

  TextField = {         // аналогичен StringField, но представляет собой textarea (MLE)
     int max = 0
     string title = ""
     string value = ""
  }

  RadioToggleField = {     // название говорит само за себя - реализация диалогового элемента
     string title = ""
     int value = 0         // содержит номер выбранной строки
     group elements = { }  // набор строк типа string
  }

  ComboToggleField = {     // аналогично предыдущему для объекта ComboBox
     string title = ""
     int value = 0
     group elements = { }
  }

  ReferenceField = {       // Объект-ссылка на другой объект. В диалоге реализует drag&drop
     string title = ""
     string class = "void" // имя класса, объекты которого могут заполнять данное поля
                           // (их может быть много - class0|ckass1|...|classN)
     string value = ""     // полное имя файла, содержащего объект
     int value2 = 0        // WPS-objectid
  }

В качестве чисто практического (для описания изображения пород), реализован класс масски заливки:

  ColorMaskField = {
     string title = ""
     int fcolor = 0      // цвет переднего плана
     int bcolor = 0      // цвет фона
     string value = ''   // маска заливки 8*8
  }

• title - по умолчанию несет строку-название элемента, которая используется в диалоге и при печати;
• value - по умолчанию несет значение элемента;
• elements - используется при описании диалога и печати;
• pages - описывает страницу диалога;
• sections - описывает секцию печати скрипта.

  DEngine drill={
    string title="Забойный двигатель"

    DoubleField diam_zd    ={ title="Диаметр заб.двигателя" coef=0.001 decimals=1 delta=0.1 min=30 max=400}
    DoubleField leng_zd    ={ title="Длина заб.двигателя" coef=1 decimals=2 delta=0.01 max=50}
    DoubleField q_zd       ={ title="Расход заб.двигателя" coef=1000 decimals=1 delta=0.1 min=30 max=400}
    DoubleField dens_zd    ={ title="Плотность жидкости" coef=1000 decimals=2 delta=0.01  min=0.8 max=2.5}
    DoubleField loss_px_zd ={ title="Потери давления на холостом ходу" coef=98100 min=1 max=200}
    DoubleField freq_nx_zd ={ title="Частота вращения на холостом ходу" coef=0.01666 min=10 max=999}
    DoubleField loss_pt_zd ={ title="Потери давления при торможении" coef=98100 min=1 max=200}
    DoubleField moment_t_zd={ title="Тормозной момент" coef=10 min=1 max=1500}
    ComboToggleField drop   ={
      string title ="Тип двигателя"
      group elements = {
        string = "турбобур с постоянной линией"
        string = "турбобур с падающей линией"
        string = "объемный двигатель"
        }
      }
  }

  /* XObject */
  DEngine = {
    diam_zd = {value = 30.0000}
    leng_zd = {value = 0.0000}
    q_zd = {value = 30.0000}
    dens_zd = {value = 0.8000}
    loss_px_zd = {value = 1.0000}
    freq_nx_zd = {value = 10.0000}
    loss_pt_zd = {value = 1.0000}
    moment_t_zd = {value = 1.0000}
    drop = {value = 0}
  }

Как восклицала Алиса Кэррола - "Кому нужна книжка без картинок и диалогов!" Обратимся к заявленной самодиалоговости и документированности, т.е визуализации и печати.

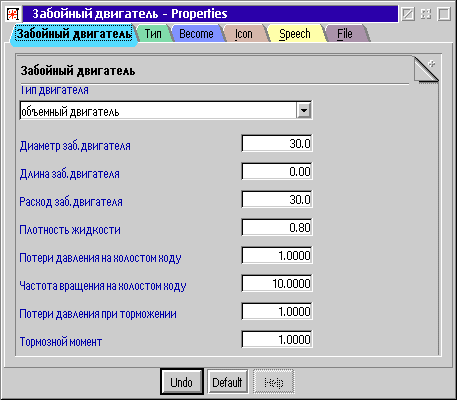

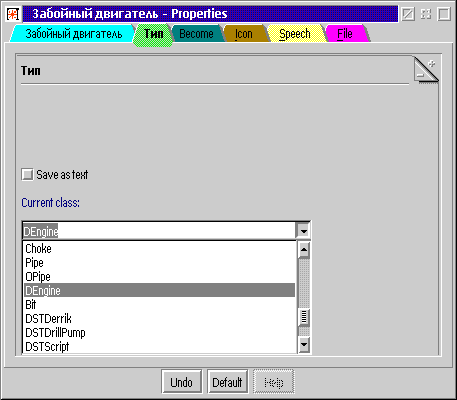

Создан, как говорилось ранее, WPS-объект, интерпретирующий специально организованные части описания классов как страницы своих свойств (property). Для этого в описание класса вносятся специальные описания - group с именами pages (для диалога) и sections (для печати).

Вот как выглядит описывающая диалог часть класса:

  group pages = {
    namedgroup = { // описание страницы диалога
      title = "%MajorTab" // символ % означает MajorTab
      elements = {
      string = "имя 1" // элемент класса
      string = "имя 2"
      ...
      string = "имя N"
    }
  }
  namedgroup = { // вторая страница диалога
    title = "MinorTab страницы"

    elements = {
       string = "имя 1"
       string = "имя 2"
              ...
       string = "имя N"
       }
    }
    ...          // другие страницы диалога
  }

  DEngine drill={
    ...
    group pages = {
      namedgroup = {
        string title = "%Забойный двигатель"
        group elements = {
          string string = "drop"
          string string = "diam_zd"
          string string = "leng_zd"
          string string = "q_zd"
          string string = "dens_zd"
          string string = "loss_px_zd"
          string string = "freq_nx_zd"
          string string = "loss_pt_zd"
          string string = "moment_t_zd"
        }
      }
    }
  }

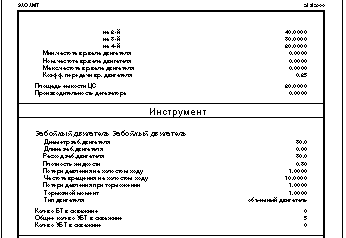

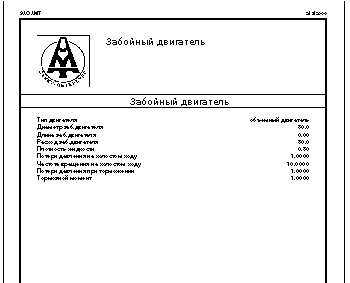

  DEngine drill={
    ...
    group sections={
      namedgroup={
        title = "Забойный двигатель"
        elements={
          string ="drop"
          string ="diam_zd"
          string ="leng_zd"
          string ="q_zd"
          string ="dens_zd"
          string ="loss_px_zd"
          string ="freq_nx_zd"
          string ="loss_pt_zd"
          string ="moment_t_zd"
        }
      }
    }
  }

Как все это использовать

  /* AMT */
  group Config = {
    string customer = "ЗАО АМТ"
    int loglevel = 0          // -1 полный отладочный вывод в файл \xobject.log
                              //  0 выводить только сообщения обошибках
                              //  1 выводить предупреждения исообщения об ошибках
    group classes = {
      string = "classes.ini"  // описание общих классов (обпзательно)
      string = "common.ini"   // описание другой группы общих классов
      string = "DSTclass.ini" // описание классов бурового тренажера
      string = "KRSclass.ini" // описание классов тренажера для капитального ремонта скважин
    }
  }

Следующий текст дает пример считывания всех библиотек классов, описанных в config.ini:

  #include "common.h"

  XObject *o_main, *o_sub, *o_ref, *o_target, *o_config;  // для сценария

  // функция инициализирует подсистему предустановленных классов XObject
  // и возвращает кол-во классов в библиотеках
  int InitXClasses(void)
  {
    char buf[256]="", *str;
    char *amtPath = getenv(AMT_PATH);
    int num=0;

    XOBJECT_INITIALIZE

    // загрузка библиотек классов
    buf[0] = 0;
    if (amtPath) strcat(buf, amtPath);
    strcat(buf, "\\");
    strcat(buf, AMT_CONFIG);
    o_config = XObject::loadObject(buf);
    if (!o_config)
       return 1;

    o_config = o_config->getGroupElement("classes");
    for (int i = 0; igetGroupSize(); i++ )
    {
      str = o_config->getGroupElement(i)->getStringValue();
      if (str)
      {
        buf[0] = 0;
        if (amtPath)
           strcat(buf, amtPath);
        strcat(buf, "\\");
        strcat(buf, str);
        num += XObject::loadClasses(buf);
      }
    }
    return num;
  }

  {
    ....
    o_main=XObject::loadObject(file_name);  // загрузка файла конкретного сценария

    if (!o_main)
       return 1;   // ошибка чтения сценария - переход к тестовому режиму
    ...

    o_sub = o_main->getGroupElement("title");
    st->Scen->Name=strdup(o_sub->getStringValue());

    o_sub = o_main->getGroupElement("model_type");
    st->Scen->model_type=o_sub->getIntValue(); // тип (номер) модели данного тренажера

    o_sub = o_main->getGroupElement2("mode|value"); // здесь используется составное имя
    st->Scen->mode=o_sub->getIntValue(); // тип (номер) модели данного тренажера

    ...

    // если элемент является ссылкой, можно воспользоваться методом GetValue(name),
    // который сам и загрузит скрипт ссылки
       o_ref=o_main->getValue("derrik")  // загрузить описание буровой вышки
    // вычислить значение параметра g_kv в системе СИ
       st->Scen->g_kv=o_ref->getGroupElement2("g_kv|value")->getDoubleValue() *
                      o_ref->getGroupElement2("g_kv|coef")->getDoubleValue();
  }

Это был пример чтения конфигурации. Исходя из удобства их сопровождения - визуализации и печати - имеет смысл (в некоторых случаях) и сохранять в них программно полученную информацию. Так, например, в буровом тренажере журнал занятий реализован своим набором классов и в него записываются результаты всех занятий. Вот как это реализуется:

  XObject *les, *student, *acc;     // для студента

  int InitStudentRecords(DST_STATE *st, int alarmtime, int alarmactive)
  {
  int res;
     student=XObject::loadObject(st->StudentName);  // загружаем файл объекта класса студент
     if (!student)
        return 1;
     les=XObject::getInstance("Lesson", CLASS_NAMEDGROUP_NAME);    // создаем объект класса занятие
     acc=XObject::getInstance("Accid", CLASS_NAMEDGROUP_NAME);     // создаем объект класса авария

  // заполняем описание занятия
     les->getGroupElement("sim")->setStringValue(st->SIM);
     les->getGroupElement("mode")->setIntValue(st->Scen->mode);
     les->getGroupElement("date")->setIntValue((int)(st->BeginTime));
     les->getGroupElement("scen")->setStringValue(st->Scen->Name);
     les->getGroupElement("ft")->setIntValue(alarmtime);
     les->getGroupElement("hl")->setIntValue(st->TimeFromBeginReal);
     if (alarmactive)
        res=2;
     else
        res=1;
     les->getGroupElement("res")->setIntValue(res);
     return 0;
  }

  int AddAccidRecord(int num, int begintime, int howlong, int source)
  {
  acc->getGroupElement("num")->setIntValue(num);
  acc->getGroupElement("bt")->setIntValue(begintime);
  acc->getGroupElement("hl")->setIntValue(howlong);
  acc->getGroupElement("src")->setIntValue(source);
  les->getGroupElement("accids")->addGroupElement(acc->clone()); // клонирование класса
  return 0;
  }

  int MakeStudentRecord(DST_STATE *st)
  {
  student->getGroupElement("lessons")->addGroupElement(les);
  XObject::saveObject(st->StudentName,student);
  delete acc;
  delete student;
  return 0;
  }


  void SaveAlarm(void)
  {
  AMessage *AMt;
     if (!STATUS->StudentName)
        return;

     if (InitStudentRecords(STATUS, AlarmTime, AlarmActive))
        return;
     AMt=AccBeginList;
     while (AMt)
        {
        AddAccidRecord(AMt->Anum, AMt->beginTime, AMt->howLong, AMt->source);
        AMt=AMt->next;
        }
     MakeStudentRecord(STATUS);
  }

  class _Export XObject {
  public:
          static void setLogLevel(int);
          static int log(char*, ...);
          static int log(int, char*, ...);
          static int logObject(XObject*, char* = NULL);
          static void logClasses();

          static void     initClass();
          static void     unInitClass();
          static int      loadFile(char*, char**, int*);
          static int      saveFile(char*, char*, int);
          static XObject* getInstance(char*, char*, int = FLAGS_NORMAL, int =-1);
          static XObject* getInstanceText(char*, int*, int =-1);
          static XObject* getInstanceBin(char*, int*, int = -1);
          static int      loadClasses(char*);
          static XObject* loadObject(char*);
          static int      saveObject(char*, XObject*);
  ...
  public:
          static int      getClassNum();
          static char*    getClassName(int);
  ...
  public:
          virtual ~XObject();
          int     isVoid();
          int     isInteger();
          int     isDouble();
          int     isString();
          int     isComplex();
          int     isGroup();
          int     isObject();
          int     isObject(char*);
          int     isBasic();

          virtual XObject*        clone();
          int     initFrom(XObject*);

          char*   getName();
          int     setName(char* n);
          char*   getClassName();
          int     getClassVersion();

          int     getFlags();
          int     setFlags(int);
          void    flagSet(int);
          void    flagClear(int);
          int     flagIsSet(int);

          int     getSizeBin();
          int     getSizeText();

          int     getIntValue();
          int     setIntValue(int);

          double  getDoubleValue();
          int     setDoubleValue(double);

          char*   getStringValue();
          int     getStringSize();
          int     getStringLength();
          int     setStringSize(int);
          int     setStringValue(int, char*);
          int     setStringValue(char*);

          int     getGroupSize();
          XObject*        getGroupElement(int);
          XObject*        getGroupElement(char*);
          XObject*        getGroupElement2(char*);
          int     addGroupElement(XObject*);
          int     removeGroupElement(int);
          int     removeGroup();

          int     loadBinFile(char*);
          int     readText(char*, int);
          int     readBin(char*, int);
          int     writeBin(char*, int);
          int     writeText(char*, int, int = 0);

          virtual XObject* getValue();
          virtual int show(int);
          virtual int print(int);

  // misc
          static char*    strPrintInteger(char*, int, int);
          static char*    strPrintDouble(char*, double, int, int);
          static char*    strPrintString(char*, char*, int, int*);
          static char*    strPrintStringEsc(char*, char*, int, int*);
  ...
  };

NB! скоро будет готова новая версия комплекта -- следите за новостями.

Если вы хотите поспорить или просто поговорить с автором, пишите сюда.

Gregory Shrago - идея и реализация
Joseph Shrago - автор текста и потребитель :)

Интересные ссылки: Услуги юриста адвокат юридические услуги.

Комментариев к странице: 0 | Добавить комментарий

Редактор: Дмитрий Бан
Оформление: Евгений Кулешов
